当前位置:墓碑设计教程 > AutoCAD制图基础施工图

墓碑设计施工尺寸图制作样本

发布日期:2021-3-4 22:45:34 访问次数:2272

墓碑设计施工尺寸图制作样本

        在我们设计师做墓碑设计的时候,墓碑的施工尺寸图是贯通整个设计都要考虑的问题,无论是前期的准备工作,还是效果图制作,到最后施工尺寸图都需要和客户商定尺寸问题。首先,每个客户购买的墓地尺寸是不一样的,所以在做设计之前必须先了解墓碑占地尺寸,再就是有些陵园和公墓对墓碑高度是有严格要求的,我们墓碑设计师也必须提前了解,当然墓碑细节尺寸是由设计师根据墓碑设计整体效果和结合风水尺来定的,出来的效果图,我们也是根据施工实际尺寸等比例制作,这样才能给客户最直观的视觉体验。到最后的墓碑施工尺寸图,我们设计师是用CAD精细制作,细到每个毫米,拿出的施工图,找任何一家石材厂家都能准备施工制作。

        墓碑的关键性尺寸部件就是主碑和墓盖,这两个尺寸是石材厂家和客户都是极其看重,注重风水的朋友在这两个方面一定仔细斟酌,因为好的尺寸可以给后代带来福泽、庇佑后人。墓穴尺寸也是设计中的重中之重,因为客户有可能对这方面不是很了解,如果不是有多年墓碑设计和施工经验的设计师,这里很容易出错,高老师墓碑设计室的设计师,这方面是十分专业的。而其它尺寸,我们的设计师会根据墓碑的设计效果,给出最适合客户的建议。

        下面,我就列出一套墓碑设计施工尺寸图制作样本,有什么意见和建议欢迎指出。

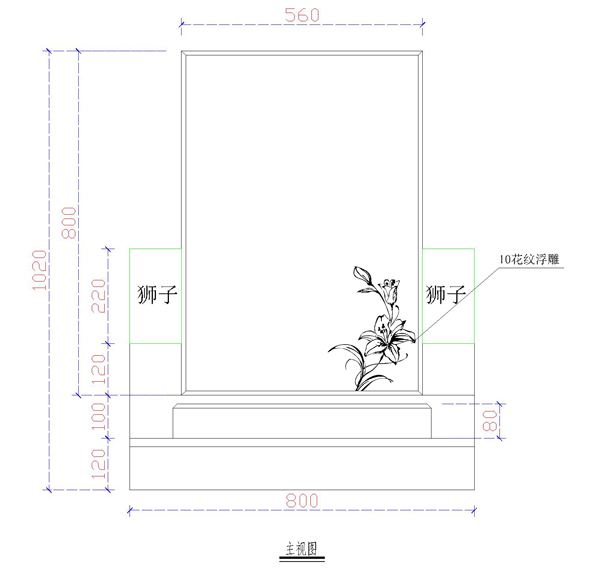

墓碑设计施工尺寸:主视图

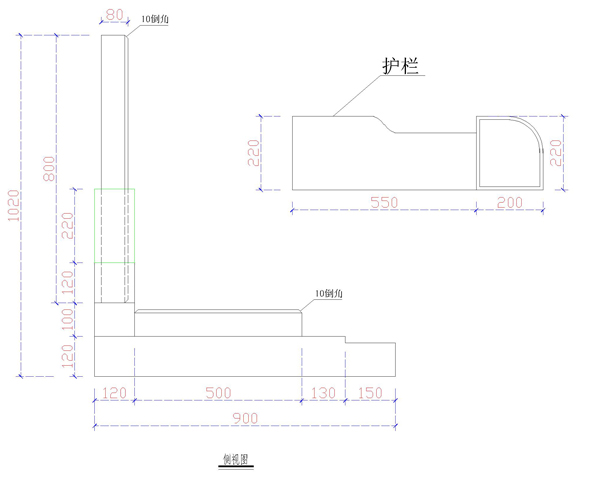

墓碑设计施工尺寸图:侧视图

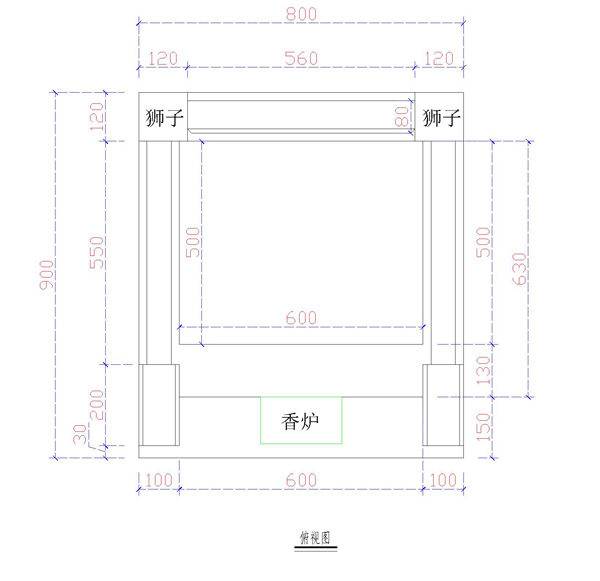

墓碑设计施工尺寸图:俯视图
